3-fach KNX Schaltaktor Unterputz mit 6 Binäreingängen

Info zu diesem Produkt

3 × 10 A Schaltausgänge · 6 potentialfreie Binäreingänge · 6 LED-Ausgänge · Unterputzmontage · LY/K0310411F

weitere Produktdetails

Preise sind für ihre Kundengruppe ausgeblendet

Lagernd, Lieferzeit: 1-3 Tage

Produktnummer: LY/K0310411F

Hersteller: Letour

Ihre Vorteile im Überblick

Lager Deutschland · Deutscher Support · B2B-Konditionen

LETOUR Germany

Warum LETOUR Germany

Deutscher Standort

Verwaltung und Lager der Letour Germany KG in Seelow – ein fester Ansprechpartner statt anonymer Import.

Direkte Anbindung an LETOUR China

Entwicklung und Produktion bei LETOUR China, Auswahl und Betreuung für den deutschen Markt direkt aus Seelow.

Projektbezogene Auswahl

Nicht der Katalog entscheidet, sondern Ihre konkrete Aufgabenstellung – von der Anforderung bis zur Komponente.

Vollständige Dokumentation

Datenblätter und ETS-Applikationen stehen bereit, damit die Inbetriebnahme nachvollziehbar bleibt.

Produktinformationen "3-fach KNX Schaltaktor Unterputz mit 6 Binäreingängen"

KNX/EIB Gebäudeautomation

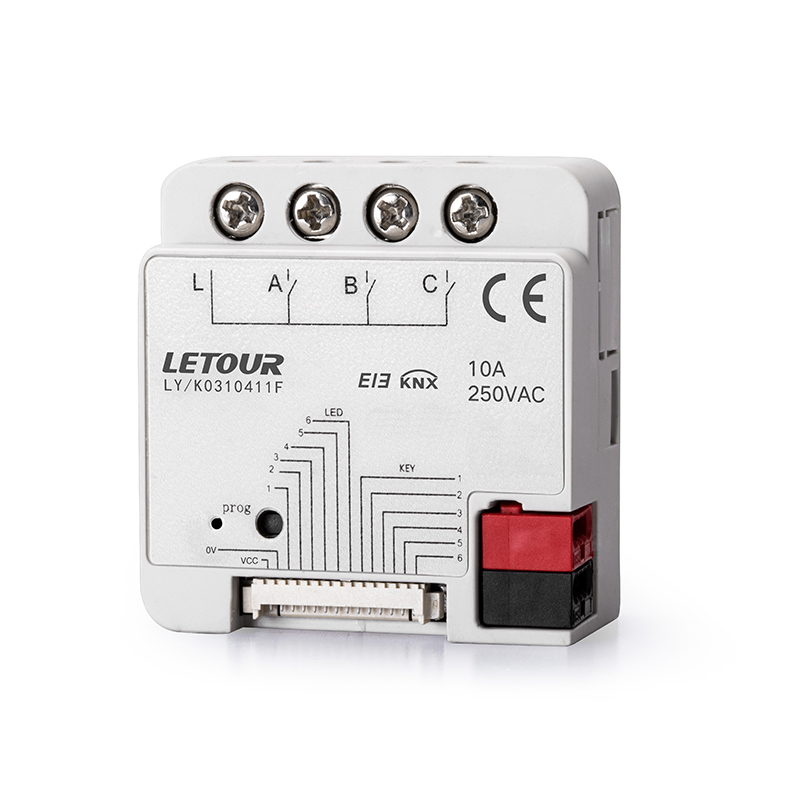

KNX Schaltaktor Unterputz 3-fach – LETOUR LY/K0310411F

Drei Schaltausgänge, sechs potentialfreie Binäreingänge und sechs LED-Ausgänge in einem kompakten Unterputzmodul. Der knx schaltaktor unterputz verbindet die dezentrale Lastschaltung mit der Auswertung konventioneller Taster und Kontakte. Dadurch lassen sich Schalt-, Dimm-, Jalousie-, Szenen- und Wertfunktionen direkt aus der Unterputzdose in das KNX-System einbinden.

3 × 10 A

6 Binäreingänge

6 LED-Ausgänge

50 × 50 × 22,8 mm

Schalten und Eingänge dezentral verbinden

Der Unterputzaktor schaltet drei elektrische Verbraucher und erfasst gleichzeitig bis zu sechs potentialfreie Kontakte. Damit können vorhandene Taster, Schalter oder andere trockene Kontakte in die KNX-Steuerung eingebunden werden, ohne für Ein- und Ausgänge getrennte Geräte einplanen zu müssen.

Die LY/K0310411F stellt zusätzlich sechs LED-Ausgänge mit gemeinsamer Kathode und 1 mA Ausgangsstrom bereit. Die Binäreingänge unterstützen laut Datenblatt unter anderem Schalten, Dimmen, Jalousiefunktionen, Szenenaufruf und -speicherung sowie das Senden fester Werte.

Das bringt Ihnen der Unterputzaktor im Projekt

Drei Lasten schalten Drei Relaisausgänge schalten Verbraucher mit einer Nennlast von jeweils 10 A.	Sechs Kontakte einlesen Sechs potentialfreie Eingänge binden konventionelle Taster und Kontakte in KNX ein.	Sechs LEDs ansteuern Sechs LED-Ausgänge mit gemeinsamer Kathode liefern jeweils 1 mA.

Mehrere KNX-Funktionen Schalten, Dimmen, Jalousie, Szenen und feste Werte lassen sich über die Eingänge auslösen.	Kompakte Unterputzmontage Mit 50 × 50 × 22,8 mm passt das Modul in eine geeignete tiefe Schalter- oder Abzweigdose.	Relais mit Schaltreserve Die Nennlast beträgt 10 A / 70 µF; der maximale Schaltstrom ist mit 16 A bei 250 V AC angegeben.

Einbau

Das Modul ist für eine traditionelle 86-mm-Gerätedose oder eine quadratische 60-mm-Dose vorgesehen. Das Datenblatt fordert mindestens 50 mm Dosentiefe; bei zusätzlichem Bedienpanel werden 70 mm empfohlen. KNX wird über die rot-schwarze Busklemme angeschlossen, die Lastanschlüsse über Schraubklemmen. Montage, Prüfung und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.

Zuverlässigkeit

Die LY/K0310411F arbeitet bei einer KNX-Busspannung von 21 bis 30 V DC und nimmt im Ruhezustand weniger als 12 mA auf. Das Datenblatt nennt Schutzart IP20, einen Betriebstemperaturbereich von –5 °C bis +45 °C und eine maximale Luftfeuchtigkeit unter 93 % ohne Kondensation. Eine rote LED zeigt den Programmiermodus; eine blinkende grüne LED signalisiert den normalen Betrieb.

Eckdaten für die Planung

Schaltausgänge	3 × 10 A / 70 µF
Binäreingänge	6 × potentialfrei
LED-Ausgänge	6 × 1 mA, gemeinsame Kathode
Abmessungen	50 × 50 × 22,8 mm

Alle technischen Daten anzeigen

Modell	LY/K0310411F
Schaltausgänge	3
Nennlast	10 A / 70 µF je Ausgang
Maximaler Schaltstrom	16 A / 250 V AC
Binäreingänge	6 × potentialfrei
LED-Ausgänge	6 × 1 mA, gemeinsame Kathode
KNX-Busspannung	21–30 V DC
KNX-Ruhestrom	< 12 mA
Schutzart	IP20
Betriebstemperatur	–5…+45 °C
Abmessungen	50 × 50 × 22,8 mm
Gewicht	ca. 107 g

Häufig gestellte Fragen

Wie viele Verbraucher kann der Aktor schalten?

Der Aktor besitzt drei unabhängige Relaisausgänge mit einer Nennlast von jeweils 10 A / 70 µF.

Welche Funktionen unterstützen die sechs Binäreingänge?

Laut Datenblatt unterstützen sie unter anderem Schalten, Dimmen, Jalousiefunktionen, Szenenaufruf und -speicherung sowie das Senden fester Werte.

Welche Dose wird für den Einbau benötigt?

Das Datenblatt nennt eine 86-mm-Gerätedose oder eine quadratische 60-mm-Dose. Mindestens 50 mm Tiefe sind erforderlich; mit zusätzlichem Panel werden 70 mm empfohlen.

Hersteller: Letour, Einheit 201, Nr. 11, Xianghong Road, Industriegebiet Xiamen, Torch High-Tech Zone, https://www.gzletour.com/h-col-106.html, Info@gzletour.com

Importeur: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Verantwortliche Person: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Eigenschaften "3-fach KNX Schaltaktor Unterputz mit 6 Binäreingängen"

Anschlussart:	Schraubklemme
Anzahl Ausgänge:	3
Anzahl Eingänge:	6 Binäreingänge potentialfrei
Anzahl der Leitungswege:	3
Anzahl der Phasen:	1
Anzahl der Pole:	1
Anzahl der Schalter:	3
Anzahl der Schaltwege:	3
Anzahl der Steckdosen:	3
Anzahl pro Packung:	1
Arbeitstemperatur:	-5°C ......+ 45 °C
Ausgangsstrom:	10A
Bedienungsart:	An/Aus
Einbaumöglichkeiten:	Tiefe Dose,Unterputz
Elektrischer Anschluss:	Schraubanschluss
Geeignet für:	Innenraum
KNX Spannung:	21-30V DC
Kapazitive Last:	70µF
Maximale Stromstärke:	10A
Maximaler Ausgangsstrom:	10A
Nennstrom:	10A
Rolladensteuerung / Jalousiesteuerung:	nein
Schaltkontrolle:	Ja
Smart Home Kommunikationsprotokoll:	KNX
Steuerungsart:	Schalter
Stromart:	DC
KNX Stromaufnahme:	< 12mA
Maximale Luftfeuchtigkeit:	10% bis 95%
Material:	Kunststoff
Farbe:	grau
Maße:	49.3x49.3x22.85mm
