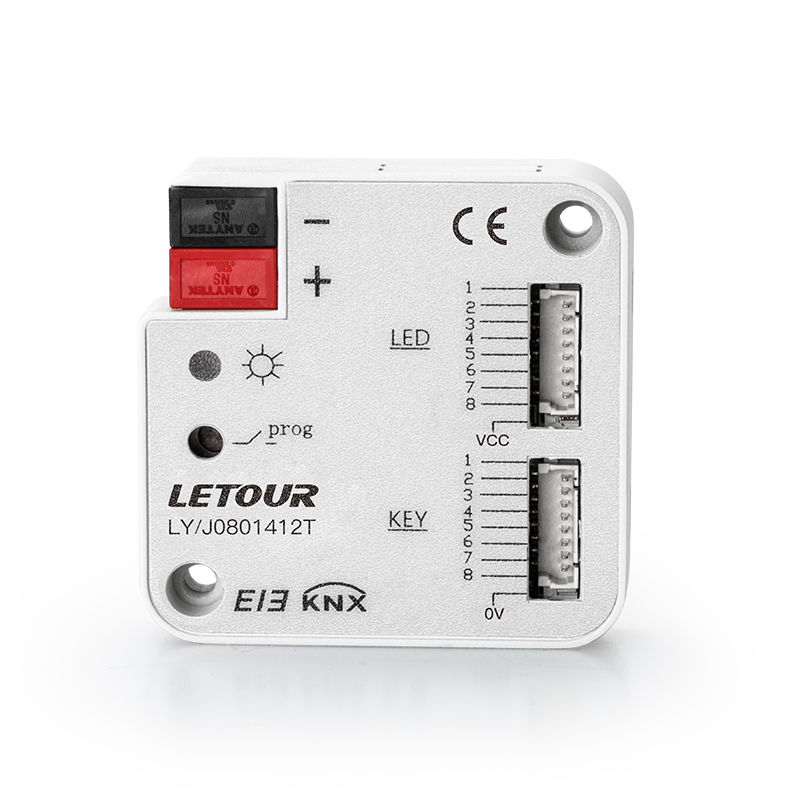

8-fach KNX Binäreingang mit 8 LED Ausgängen

Info zu diesem Produkt

8fach KNX Binäreingang mit 8fach LED Ausgang · für Schalterdose um Taster, Kontakte und Melder in die KNX Installation zu integrieren

weitere Produktdetails

Preise sind für ihre Kundengruppe ausgeblendet

Lagernd, Lieferzeit: 1-3 Tage

Produktnummer: LY/J0801412T

Hersteller: Letour

Ihre Vorteile im Überblick

Lager Deutschland · Deutscher Support · B2B-Konditionen

LETOUR Germany

Warum LETOUR Germany

Deutscher Standort

Verwaltung und Lager der Letour Germany KG in Seelow – ein fester Ansprechpartner statt anonymer Import.

Direkte Anbindung an LETOUR China

Entwicklung und Produktion bei LETOUR China, Auswahl und Betreuung für den deutschen Markt direkt aus Seelow.

Projektbezogene Auswahl

Nicht der Katalog entscheidet, sondern Ihre konkrete Aufgabenstellung – von der Anforderung bis zur Komponente.

Vollständige Dokumentation

Datenblätter und ETS-Applikationen stehen bereit, damit die Inbetriebnahme nachvollziehbar bleibt.

Produktinformationen "8-fach KNX Binäreingang mit 8 LED Ausgängen"

KNX/EIB Gebäudeautomation

KNX Binäreingang 8-fach – LETOUR LY/J0801412T

Acht Kontakte, acht LED-Anzeigen, ein kompaktes Unterputzmodul. Der knx binäreingang 8-fach bindet konventionelle Taster und potentialfreie Kontakte in den KNX-Bus ein. Schalten, Dimmen, Jalousiesteuerung, Szenen, Festwerte und Schaltfolgen werden über die ETS parametriert; acht LED-Ausgänge zeigen Zustände direkt am Bedienelement an.

8 Eingänge

8 LED-Ausgänge

21–30 V DC

Unterputz

Was ein Binäreingang macht – und wo er eingesetzt wird

Ein KNX-Binäreingang erfasst den Zustand eines angeschlossenen Kontakts und sendet daraus ein Telegramm auf den KNX-Bus. Er schaltet keine elektrische Last direkt. Stattdessen überträgt er Bedienbefehle oder Zustände an einen KNX-Aktor, eine Visualisierung oder eine Logikfunktion.

Der LY/J0801412T stellt acht Eingangskanäle für potentialfreie Kontakte und acht LED-Ausgänge mit gemeinsamer Kathode bereit. Typische Anwendungen sind konventionelle Taster, Fenster- und Türkontakte sowie lokale Statusanzeigen in Wohn-, Büro- und Objektprojekten.

Das bringt Ihnen die Universalschnittstelle im Projekt

Acht Kontakte dezentral erfassen Taster und potentialfreie Kontakte werden direkt am Einbauort in KNX integriert.	Status über acht LEDs Acht LED-Ausgänge mit jeweils 1 mA stellen Zustände am Bedienelement dar.	Schalten und Dimmen Die Eingänge können in der ETS für Schalt- und Dimmfunktionen parametriert werden.

Jalousien bedienen Tasterbefehle für Jalousie- und Beschattungsfunktionen lassen sich direkt zuordnen.	Szenen und Festwerte Szenen können aufgerufen und gespeichert sowie definierte Festwerte gesendet werden.	Schaltfolgen abbilden Die integrierte Schaltfolge erweitert die Bedienmöglichkeiten ohne zusätzliche Eingangsmodule.

Einbau

Das Modul ist für eine geeignete 86-mm-Installationsdose oder eine 60-mm-Quadratdose vorgesehen. Die Dose muss mindestens 50 mm tief sein; bei zusätzlicher Frontabdeckung empfiehlt das Handbuch 70 mm. KNX-Bus und Ein-/Ausgänge werden über die vorgesehenen Klemmen angeschlossen. Die physikalische Adresse wird über die Programmiertaste vergeben. Einbau, Verdrahtung und ETS-Inbetriebnahme dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen.

Zuverlässigkeit

Der LY/J0801412T wird direkt über den KNX-Bus mit 21–30 V DC versorgt. Der Arbeitsstrom liegt unter 12 mA, die Standby-Leistungsaufnahme unter 360 mW. Der zulässige Betriebstemperaturbereich reicht von –5 °C bis +45 °C; die relative Luftfeuchtigkeit darf unter 93 % liegen, ohne Kondensation. Eine grüne Betriebsanzeige signalisiert den normalen Gerätebetrieb.

Eckdaten für die Planung

Eingänge	8 potentialfreie Kontakte
LED-Ausgänge	8 × 1 mA, gemeinsame Kathode
Stromversorgung	über KNX-Bus, 21–30 V DC
Platzbedarf	46 × 46 × 11,7 mm, Unterputz

Alle technischen Daten anzeigen

Modell	LY/J0801412T
Busspannung	21–30 V DC
Arbeitsstrom	<12 mA
Standby-Leistung	<360 mW
Leiterquerschnitt	0,5–4 mm²
Anzugsdrehmoment	0,8 Nm
Betriebstemperatur	–5…+45 °C
Lager-/Transporttemperatur	–25…+55 °C / –25…+70 °C
Abmessungen	46 × 46 × 11,7 mm
Gewicht	ca. 0,1 kg

Häufig gestellte Fragen

Kann der Binäreingang selbst eine Leuchte schalten?

Nein. Er sendet Bedienbefehle und Zustände auf den KNX-Bus; die elektrische Last wird von einem KNX-Aktor geschaltet.

Welche Funktionen können die Eingänge auslösen?

Das modellgenaue Handbuch nennt Schalten, Dimmen, Jalousiesteuerung, Szenen, Festwerte und Schaltfolgen.

Wie tief muss die Installationsdose sein?

Mindestens 50 mm. Bei zusätzlicher Frontabdeckung empfiehlt das Handbuch 70 mm, abhängig von der Verdrahtung.

Hersteller: Letour, Einheit 201, Nr. 11, Xianghong Road, Industriegebiet Xiamen, Torch High-Tech Zone, https://www.gzletour.com/h-col-106.html, Info@gzletour.com

Importeur: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Verantwortliche Person: iimex europe KG, Frankfurter Str 49, 15306 Seelow, germany@iimex-group.com

Eigenschaften "8-fach KNX Binäreingang mit 8 LED Ausgängen"

Abmessungen (Unterputzdose):	46x46x12mm
Anschlussart:	Kabel
Anwendung:	Boot/Wohnmobil/Fahrzeug, Elektronik, Elektroverdrahtung, Gesundheitswesen/Sicherheit, Gewerblich, Haus/Garten, Industriell, Lichtsteuerung, Lüftersteuerung, Marine, Pool/Spa
Anzahl Ausgänge:	8 LED Ausgänge a max 2.5mA
Anzahl Eingänge:	8
Anzahl pro Packung:	1
Arbeitstemperatur:	- 5°C +45°C
Betriebsspannung:	30V DC
Dimmersteuerung:	möglich
Einbaumöglichkeiten:	Tiefe Dose, Unterputz
Geeignet für:	Innenraum
Inhalt:	1x Binäreingang und Kabelpeitsche
KNX Stromaufnahme:	unter 10mA
Montageart:	Tiefe Dose
Schaltkontrolle:	möglich
Smart Home Kommunikationsprotokoll:	KNX
Szenensteuerung:	möglich
Maße:	46x46x12mm
Anschlüsse / Ausgänge:	8x LED Ausgang a max 2.5mA
